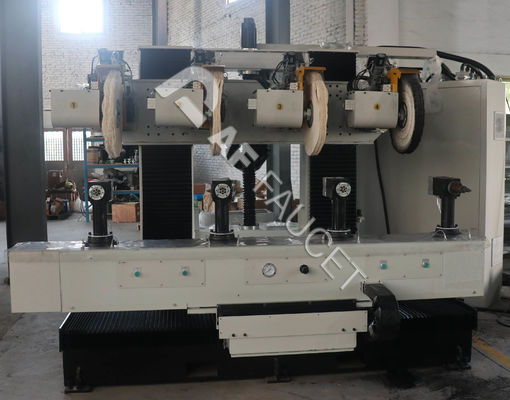

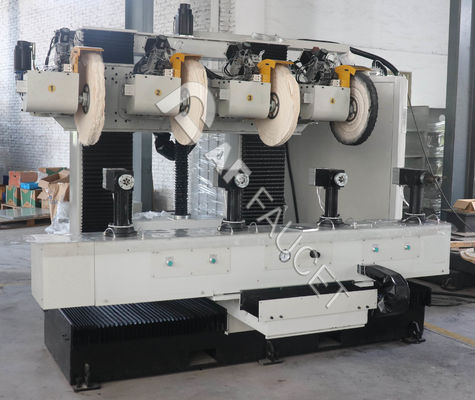

Máquina de polir automática
O modelo RTAF-AP04 é um sistema de design avançado que contém 4 fendões de polimento, os processos de polimento automáticos podem ser salvos no programa para uso de recall.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Especificações técnicas
| Código # |
Ponto |
Especificações |
| 1 |
Número do modelo. |
RTAF-AP04 |
| 2 |
Disposição da máquina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo de energia (Max./Ave.) kW |
40/25 |
| 4 |
Ambiente de trabalho |
3Ph, AC380V, 50Hz |
| 5 |
Max. Diâmetro da esfregona de polimento (mm) |
600 |
| 6 |
Min. Diâmetro da esfregona de polimento ((mm) |
300 |
| 7 |
Viagem do eixo X (mm) |
1100 |
| 8 |
Viagem no eixo Y (mm) |
1000 |
| 9 |
Viagem do eixo Z (mm) |
700 |
| 10 |
Viagem no eixo U (mm) |
± 90° |
| 11 |
Viagem no eixo V (mm) |
±720° |
| 12 |
Viagem no eixo W (mm) |
±720° |
| 13 |
Receitas do programa |
Armazenamento ilimitado |
| 14 |
Cera de polimento |
Opção sólido/líquido |
| 15 |
Velocidade máxima do eixo X |
20m/min. |
| 16 |
Velocidade máxima do eixo Y |
20m/min. |
| 17 |
Velocidade máxima do eixo Z |
20m/min. |
| 18 |
Velocidade máxima do eixo U |
30°/sec. |
| 19 |
Velocidade máxima do eixo V |
30°/sec. |
| 20 |
Velocidade máxima do eixo W |
30°/sec. |
E
Sistema elétrico de controlo e operação
-- Método de comunicação: CCLINK (também pode ser designado pelo cliente);
-- Tanto o gabinete elétrico como a linha de ligação externa com tomadas de aviação,
- Boa vedação e dissipação de calor (dois ventiladores de escape 120*120);
PLC, touch screen, conversor de frequência e outros componentes eletrônicos principais com as marcas Mitsubishi e Schneider.
- Preparar o bloqueio da porta de segurança e a grelha de segurança.
- Não.O sistema de polimento reserva interfaces para atualização
-- Disponível para a formação de linhas de produção contínua ou estações de trabalho;
-- Apoiar a ligação do sistema de gestão da oficina.
Vantagens do projeto
1A máquina de polir automática é um sistema exclusivo de polir composto por 4 manipuladores com sistemas rotativos de 6 eixos;As operações simultâneas de várias estações garantem uma elevada flexibilidade e uma elevada eficiência de produção.
2O sistema de controlo adota a tecnologia de controlo de movimento PROMAX da Itália, com desempenho estável e elevada precisão de controlo.
3Método de programação: ensino de programação, com o dispositivo portátil, contém modo manual para simular a polidação e a gravação da pista;modelo de funcionamento automático está disponível com programa de parâmetros pré-definidos.
4. Desempenho do controlo da pressão de polimento e da compensação do desgaste: quando a roda de pano de polimento está desgastada,O sistema pode detectar que o binário tornou-se menor e compensar automaticamente em todas as direções.
5. Compensação de velocidade linear: quando o diâmetro exterior da roda de pano é reduzido, o sistema aumenta automaticamente a velocidade e a compensação;
6- programação da adição de cera de polimento: fixação livre do tempo e da frequência de pulverização de cera, de acordo com as características do produto.
7Controle totalmente digital, pode armazenar 50 programas, que podem ser salvos e retirados a qualquer momento.
8. Display da língua CN/EN no painel táctil. É para definir todos os parâmetros para uma operação fácil; visualização de códigos de falha e páginas de alarme para solução rápida de problemas e reparação.
Nós fornecemos não só o equipamento de polir, mas também sabemos como transferir a tecnologia, treinamento profissional, e suporte técnico para a operação da máquina, e a escrita de programas.Por favor, entre em contato conosco hoje para uma consulta GRATUITA.
