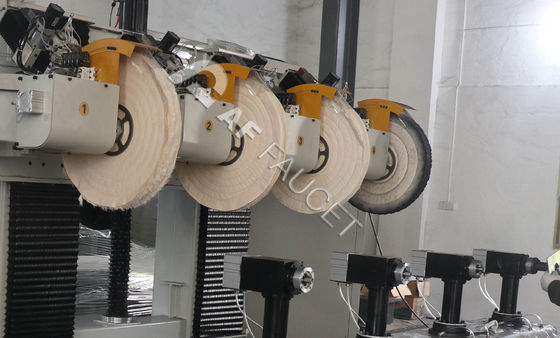

Sistemas rotativos de 6 eixos e quatro estações para polir automaticamente as torneiras

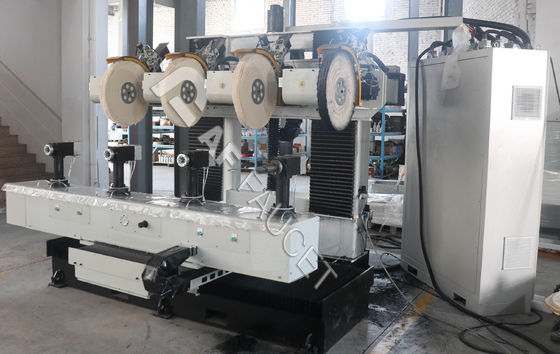

Máquina de polir automática de torneira de poupança de energia com sistemas rotativos de 6 eixos e quatro estações
O modelo RTAF-AP04 é um sistema de design avançado que contém 4 fendões de polimento, os processos de polimento automáticos podem ser salvos no programa para uso de recall.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Especificações técnicas
| Código # |
Ponto |
Especificações |
| 1 |
Número do modelo. |
RTAF-AP04 |
| 2 |
Disposição da máquina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo de energia (Max./Ave.) kW |
40/25 |
| 4 |
Ambiente de trabalho |
3Ph, AC380V, 50Hz |
| 5 |
Max. Diâmetro da esfregona de polimento (mm) |
600 |
| 6 |
Min. Diâmetro da esfregona de polimento ((mm) |
300 |
| 7 |

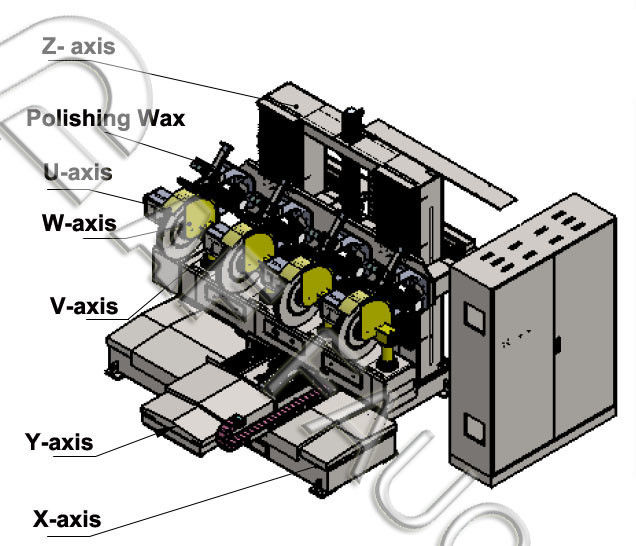

Viagem do eixo X (mm) |
1100 |
| 8 |
Viagem no eixo Y (mm) |
1000 |
| 9 |
Viagem do eixo Z (mm) |
700 |
| 10 |
Viagem no eixo U (mm) |
± 90° |
| 11 |
Viagem no eixo V (mm) |
±720° |
| 12 |
Viagem no eixo W (mm) |
±720° |
| 13 |
Receitas do programa |
Armazenamento ilimitado |
| 14 |
Cera de polimento |
Opção sólido/líquido |
| 15 |
Velocidade máxima do eixo X |
20m/min. |
| 16 |
Velocidade máxima do eixo Y |
20m/min. |
| 17 |
Velocidade máxima do eixo Z |
20m/min. |
| 18 |
Velocidade máxima do eixo U |
30°/sec. |
| 19 |
Velocidade máxima do eixo V |
30°/sec. |
| 20 |
Velocidade máxima do eixo W |
30°/sec. |
Ambiente de trabalho
Espaço de segurança da operação: 6000*4500*3200 mm
Tensão padrão 380V
Potência máxima: 40 kW; corrente máxima: interruptor de ar 80A
Pressão de ar comprimido: 0,6-0,8 MPa, o ar deve ser seco, limpo, filtrado
Cimento moído com espessura superior a 220 mm, peso do rolamento: 200 N/mm2
A fim de obter um elevado rendimento e qualidade estável, a precisão dos furos da peça de trabalho é controlada dentro de 0,5 mm,
E
Sistema elétrico de controlo e operação
-- Método de comunicação: CCLINK (também pode ser designado pelo cliente);
-- Tanto o gabinete elétrico como a linha de ligação externa com tomadas de aviação,
- Boa vedação e dissipação de calor (dois ventiladores de escape 120*120);
PLC, touch screen, conversor de frequência e outros componentes eletrônicos principais com as marcas Mitsubishi e Schneider.
- Preparar o bloqueio da porta de segurança e a grelha de segurança.
- Não.O sistema de polimento reserva interfaces para atualização
-- Disponível para a formação de linhas de produção contínua ou estações de trabalho;
-- Apoiar a ligação do sistema de gestão da oficina.
Nós fornecemos não só o equipamento de polir, mas também sabemos como transferir a tecnologia, treinamento profissional, e suporte técnico para a operação da máquina, e a escrita de programas.Por favor, entre em contato conosco hoje para uma consulta GRATUITA.
