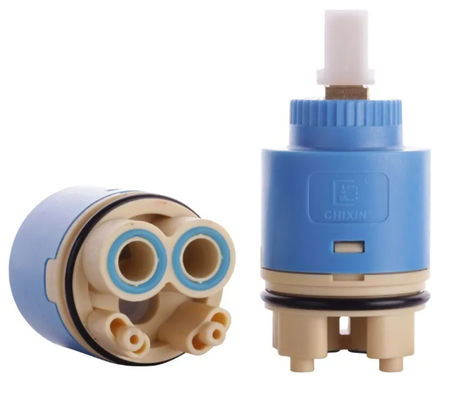

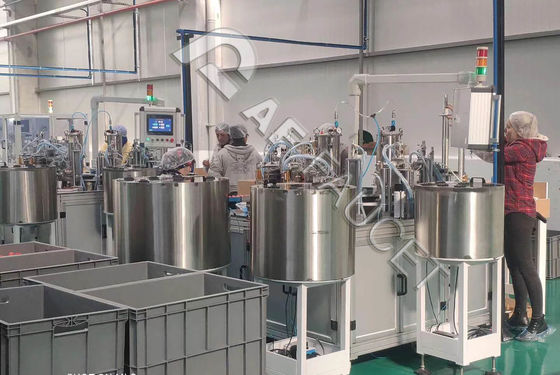

Trata-se de uma verdadeira estação de trabalho para uma linha de montagem totalmente automática, incluindo o grande anel de vedação O exterior, 2 pequenos anéis de vedação O e o anel de vedação interior.Todo o processo é operado por um único trabalhador.
Produtividade: 500 a 900 unidades/h
Potência de trabalho: 220 VAC, 2,5 kW, consumo máximo de ar: 0,12 L/h
Principais componentes electrónicos
Robô: Japão Epson SCARA (( 4 eixos) robô e câmera
Componentes pneumáticos FESTO ou da marca SMC.
O sistema de controlo: Omron PLC + 10 "Touch Screen
Sensores: KEYECNE ou SICK alemão ou Japão OMRON
Divididor: modelos de alta precisão
Perfis: Marca Shanghai Meike
Bombas de óleo: marca da China
Procedimentos de montagem:
1# Discos de cerâmica (superior)
2# Posicionamento dos Dics
3# Carregamento da placa de condução
4# Fixação da placa de condução
5# Óleo (gordura) em discos cerâmicos
6# Carga do rotor
7# Carregamento da carcaça
8# Fixação da carcaça
9# Operação de montagem mecânica
10# Desembarque do produto acabado
11# Base do pé elevada

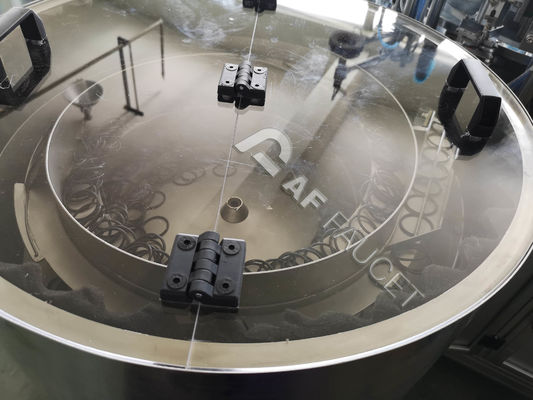

12 # Big O ring
13# Base plana do pé
14# Anel de vedação interno
15# Inspecção
16# Discos de cerâmica (base/inferior)
Ambiente de trabalho
Temperatura do ambiente de trabalho: 0 ≤ 45 °C;
Humidade: 20 ≤ 90% RH;
Fornecimento de energia: monofase 220VAC, 50Hz, 6KVA
Ar comprimido: 3 kgf/cm, tolerância: ± 10%;
Consumo máximo: 0,12 L/h

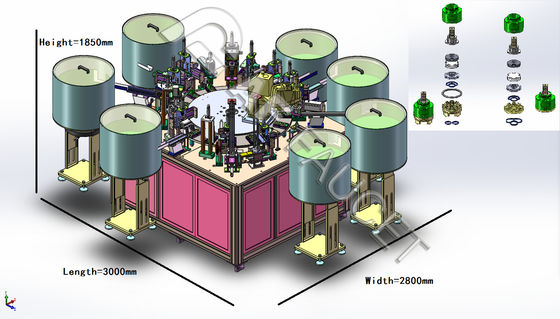

Área de instalação: 3500mmX3500mmX1900mm
Sem zona magnética forte, e sem gás nocivo na oficina
Fornecemos linhas personalizadas de acordo com os produtos do cliente, o rendimento de produção e o plano de layout da oficina, por favor, entre em contato conosco para uma consulta gratuita.
