Introdução

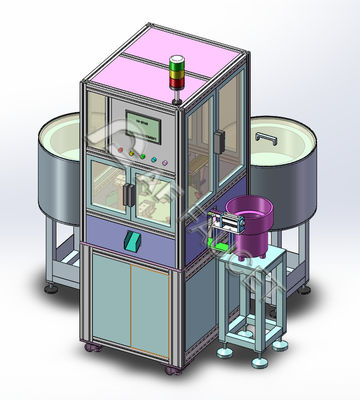

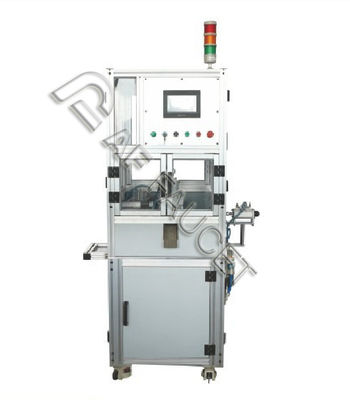

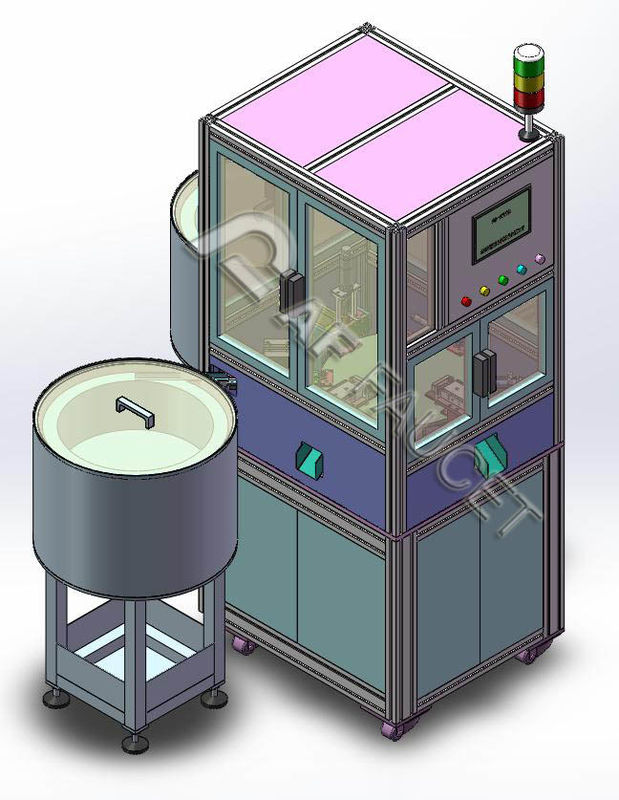

Esta máquina projetada exclusivamente pode montar base, alça e pinos. Nivelação e modelagem automática, alimentação, montagem, descarga etc. Programa HMI estável e fácil para operação e controle.

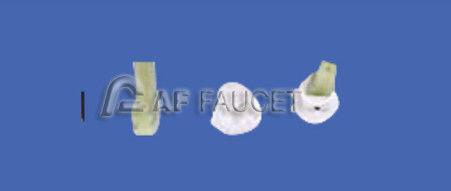

1Esta linha de montagem é adequada para a montagem da base, da alça e dos pinos dos cartuchos cerâmicos de φ25, φ35 e φ40 mm.
2Funcionamento estável, funcionando até 20 horas sem parar.
3Tempo de ciclo: 2,5 s/unidade 10000 conjuntos/8 horas
4Esta linha de montagem é ecológica, tecnologia verde.
Procedimentos de montagem
1# Base Assemble
2# Manusear montar
3# Vacância
4# Montar pinos
5# Detecção
6# Estação de descarga de produtos qualificados
7# Vacância
8# Estação de descarga de produtos não qualificados
Módulos-chave
1. Sistema de nivelamento e modelagem: contém uma placa de armazenamento, base, controlador, etc. Todas as 3 partes são transportadas separadamente para o local apontado por placas de alimentação independentes.
2 Sistema de alimentação: cilindro, estruturas mecânicas, etc. O mecanismo de alimentação transporta as peças para a posição pontilhada uma a uma e prepara-se para a montagem.
3Sistema de transferência: contém um motor, um controlador, um dispositivo de fixação da peça de trabalho, um posicionamento fotoelétrico e outras partes mecânicas.O sistema de nivelamento e modelagem colocou todos os produtos em grupos e os transportou por sistema de alimentação para as áreas de posicionamento para serem montados.
4Sistema de operação e controlo: PLC + ecrã táctil
Ambiente de trabalho
Temperatura do ambiente de trabalho: 0 ≤ 45 °C;
Humidade: 20 ≤ 90% RH;
Fornecimento de energia: monofase 220VAC, 50Hz, 2KVA
Ar comprimido: 2 kgf/cm, tolerância: ± 10%;
Área de instalação: 1400mmX1400mmX1900mm
Sem zona magnética forte, e sem gás nocivo na oficina
Fornecemos linhas personalizadas de acordo com os produtos do cliente, o rendimento de produção e o plano de layout da oficina, por favor, entre em contato conosco para uma consulta gratuita.
