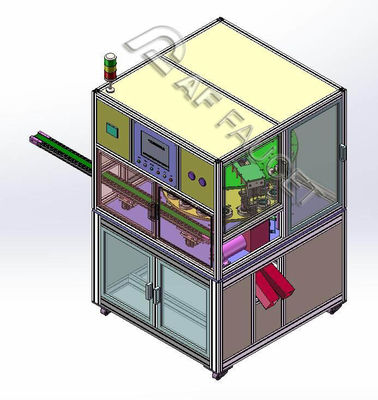

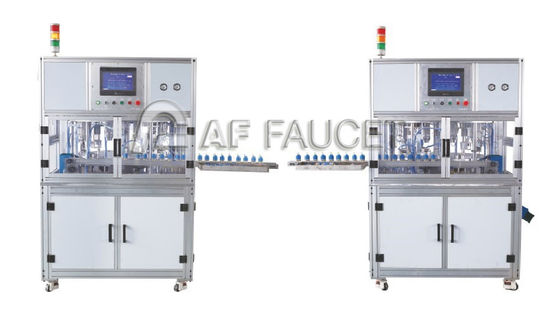

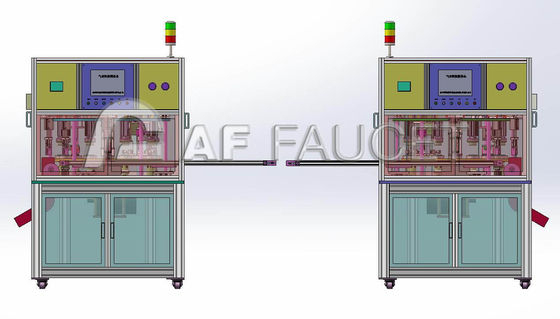

RTAF-CA006-HFI - Máquina de inspecção totalmente automática para núcleos de válvulas de pé altas e planas

Esta máquina de ensaio foi concebida exclusivamente para a detecção de fugas de ar e de binário de cartuchos de cerâmica.

• Detecção da estanqueidade do ar (teste de fuga de ar): introduzir o gás na porta de entrada da válvula. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• Detecção do binário do cartucho: com o servosistema com sensor e binário rotativo do núcleo da válvula para detectar se o produto está qualificado.

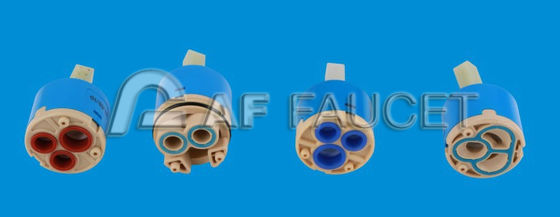

1Aplicação: inspecção da qualidade dos cartuchos de cerâmica de 25/35/40 mm (modelos de patas altas e de patas planas): fugas, binário, etc.

2Funcionamento estável, funcionando até 20 horas sem parar.

3. Tempo do ciclo de ensaio: 8 segundos, dependendo do padrão de ensaio do cliente.

4As peças de trabalho são agarradas à linha pelo manipulador e o tempo detectado é personalizado de acordo com os pedidos do cliente.

5Esta máquina de teste é ecológica, tecnologia verde.

Módulos-chave

1Sistema de carga: este sistema de alimentação contém um motor, uma correia transportadora, um mecanismo de divisão, um dispositivo de divisão, etc. Os cartuchos e as alças são colocados na direcção desejada manualmente,em seguida, transportado para a estação de trabalho Manipulator, o manipulador agarra os cartuchos para a área de detecção e completa o trabalho de carregamento.

2Sistema de detecção: instrumento de fuga, analisador, instrumento de aquisição de dados, sensor de força, sistema de servo, transmissor, coletor de dados, exibição de dados, etc.,instrumento de fuga e sensor de força transmitem as variáveis detectadas para o transmissor através do analisador, coletor de dados, etc., os dados recebidos pelo transmissor e identificados pelo processador central PLC para completar o processo de detecção.

3Sistema de transferência: este sistema é composto por um motor, divisor, controlador, fixadores, posicionamento fotoelétrico e outras partes mecânicas.

R: A máquina começa a funcionar, o manipulador de alimentação agarra os cartuchos e coloca-os na estação de carregamento dividida.

B: Após ter passado por todos os 7 pontos de detecção: inspecção de fugas e de binário,O manipulador de carga agarra o produto e coloca-o numa área qualificada ou não qualificada e é transmitido para o próximo procedimento de trabalho pela linha de transporte.. "

4Sistema de operação e controlo: PLC + ecrã táctil para controlar todos os dados detectados.

Ambiente de trabalho

Temperatura do ambiente de trabalho: 0 ≤ 45 °C;

Humidade: 20 ≤ 90% RH;

Fornecimento de energia: monofase 220VAC, 50Hz, 1,5KVA

Ar comprimido: 4 kgf/cm, tolerância: ± 10%;

Área de instalação: 2000mmX1300mmX1900mm

Sem zona magnética forte, sem gás nocivo na oficina

1. Linha automática de inspecção da qualidade dos núcleos das válvulas (teste de fugas de ar, estanqueidade, etc.)


2. Sistema principal de operação e controlo:

   Monitorizar o processo de trabalho de toda a linha de produção: capacidade de produção de cada estação de trabalho;

   O gráfico da qualidade da produção;

   Os alarmes de má operação e disparos de problemas para cada módulo e componente.



Fornecemos linhas personalizadas de acordo com os produtos do cliente, o rendimento de produção e o plano de layout da oficina, por favor, entre em contato conosco para uma consulta gratuita.
